自动化设备核心组件 凸轮分割器，实现精准间歇运动

在工业自动化领域，高效、精准的间歇运动是实现复杂工艺流程的关键。自动化设备专用分割器，特别是凸轮分割器（也称为间歇分割器），正是这一需求的核心解决方案。它凭借其独特的工作原理和卓越的性能，成为包装机械、装配线、机床送料、检测设备等众多自动化场景中不可或缺的动力传输与定位部件。

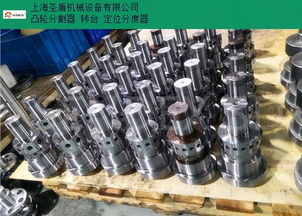

一、 什么是凸轮分割器？

凸轮分割器是一种高精度的回转分度装置。其核心功能是将驱动轴（通常由电机带动）的连续旋转运动，转化为输出轴精确的、周期性的间歇旋转运动。在“停”的阶段，输出轴完全静止，为自动化设备提供稳定的工作或装配时间；在“动”的阶段，输出轴则按照预设的角度进行快速、平稳的转动，实现工位的切换。这种“动-停-动”的循环，完美契合了自动化生产中工序分解与组合的需求。

二、 核心优势与工作原理

相较于传统的槽轮机构、气动分度盘等，凸轮分割器具有显著优势：

1. 高精度与高刚性：采用共轭凸轮原理，通过凸轮轮廓曲线与滚针轴承的精密啮合传动。无论在停止位还是转动过程中，都能实现无背隙的精准定位，重复定位精度可达±30角秒以内。其特殊的机械锁紧结构，确保了在停止阶段能承受极大的径向、轴向负荷，抗冲击性强。
2. 高速平稳性：经过精密计算和加工的凸轮曲线（如变形正弦曲线、变形梯形曲线等），使得输出轴的运动速度、加速度变化平滑。这极大地减少了启动和停止时的冲击、振动与噪音，允许设备在更高转速下稳定运行，延长了设备与工装夹具的使用寿命。
3. 长寿命与低维护：所有传动部件均在箱体内通过油脂润滑，密封性好。一次加注油脂可长时间运行，基本免维护，适合在严苛的工业环境下7x24小时连续工作。

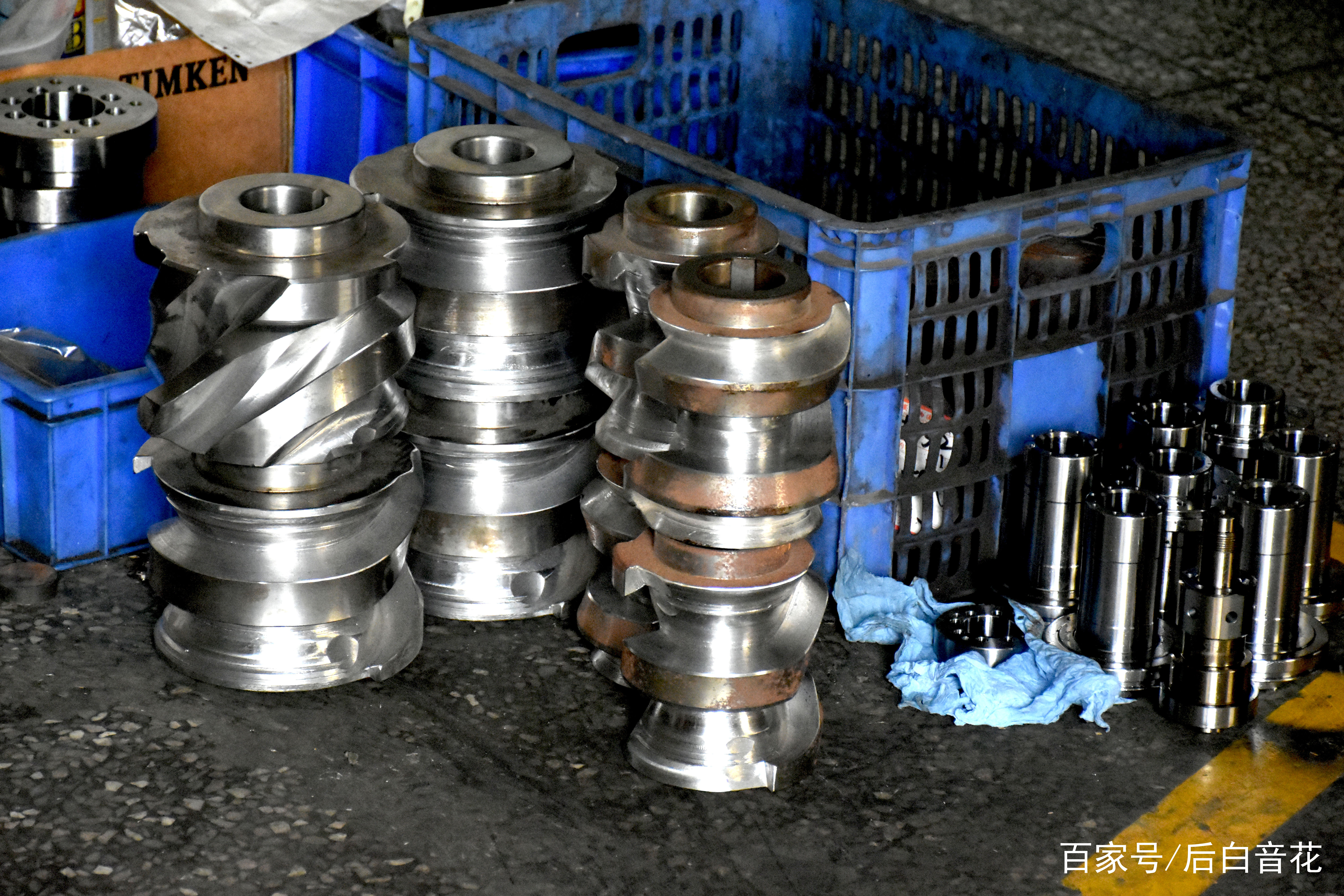

其工作过程可以简述为：入力轴（驱动轴）旋转，带动曲线形凸轮转动；凸轮的轮廓推动安装在出力轴（输出轴）转塔上的滚针轴承；滚针轴承沿凸轮曲线运动，从而驱动出力轴实现间歇性的分度旋转。

三、 主要类型与应用场景

凸轮分割器主要有两大类型：

• 心轴型（DS）：出力轴为单侧悬臂结构，适用于直接安装圆盘、链轮或需要从一侧驱动的场合，结构紧凑。
• 法兰型（DF）：出力轴端部为一个大型法兰盘，可直接安装大型转盘或需要从底部支撑的负载，刚性和承载能力更强。

应用场景极其广泛：
- 包装机械：灌装、贴标、装盒机的产品转位。
- 装配设备：多工位自动装配线的工序流转。
- 加工机床：作为数控机床的第四轴进行多面加工，或用于自动送料。
- 检测设备：视觉检测、性能测试台的样品循环定位。
- 其他领域：印刷机、食品机械、电子元件制造设备等。

四、 选型与使用要点

选择合适的凸轮分割器是确保设备性能的关键，主要考虑以下因素：

1. 工位数与分度角：决定出力轴每次转动的角度（如8工位对应45°）。
2. 动静比：即驱动时间与静止时间的比例（常用1:3, 1:2等），需与生产工艺节拍匹配。
3. 负载参数：包括转盘的直径、重量、重心位置以及工位上的附加扭矩，用以计算所需的输出扭矩和惯性力。
4. 转速与精度要求：根据生产节拍确定入力轴转速，并根据工艺要求选择相应精度等级。

在使用中，需确保分割器与驱动电机（通常搭配减速电机或伺服电机）正确安装对心，并做好安全防护。合理的选型与正确的安装维护，能使凸轮分割器成为自动化设备长期稳定运行的可靠保障。

###

凸轮分割器作为自动化设备专用的精密间歇分割器，以其刚性之强、精度之高、运行之平稳，已成为现代自动化生产线实现高效、可靠分度运动的“标准心脏”。随着工业4.0和智能制造的深入发展，对运动控制精度和效率的要求将不断提升，凸轮分割器的技术与应用也必将持续进化，在更广阔的工业舞台上发挥其核心价值。
