凸轮分割器解析 以45分割器为例与视觉识别

凸轮分割器，作为自动化设备中实现精密间歇运动的核心部件，其性能直接影响到整台机器的运行精度、效率与稳定性。本文将深入解析凸轮分割器的原理，并以常见的‘45分割器’为例进行说明，同时探讨分割器图片在选型与应用中的辅助作用。

一、凸轮分割器的工作原理与核心价值
凸轮分割器是一种高精度的回转分度装置。其核心工作原理是：通过输入轴上的平面共轭凸轮与输出轴上的分度盘（通常带有滚子）进行无间隙的啮合。当入力凸轮连续旋转时，出力转塔会经历“分度期”和“静止期”的循环。在分度期，凸轮曲线推动滚子，使出力轴完成精确的角位移；在静止期，凸轮弧面锁紧滚子，出力轴保持绝对静止，为工艺操作（如加工、组装、检测）提供稳定平台。这种“动-停-动”的间歇运动模式，完美替代了传统的油压、气压或伺服电机分度方案，具有定位精度高、高速运行平稳、扭矩大、寿命长、维护简单等显著优势，广泛应用于包装机械、玻璃陶瓷机械、装配线、加工中心等众多领域。

二、深入解读“45分割器”
“45分割器”是行业内的一个通俗叫法，其关键参数“45”通常指分度数，即出力轴每旋转一周（360度）所完成的停顿次数。对于45分割器而言，这意味着：

1. 分度数：45等分。
2. 分度角：每次分度时出力轴旋转的角度为 360° / 45 = 8°。
3. 动静比：这是另一个关键参数，指一次循环中“分度时间”与“静止时间”的比例。例如，若动静比为1:3，则表示在一个完整的运动周期内，有1/4的时间在转动（完成8°的角位移），3/4的时间处于静止锁紧状态。用户可根据实际工艺的加工时间需求来选择合适的动静比型号。
选择45分割器，意味着设备需要在圆周方向上进行45个工位的精密定位，适用于需要密集、多工位操作的自动化场景。

三、分割器图片的辅助作用与识别要点
在选型、安装和维护过程中，分割器的实物图、结构图、尺寸图（CAD图纸）等图片资料具有不可忽视的辅助价值：

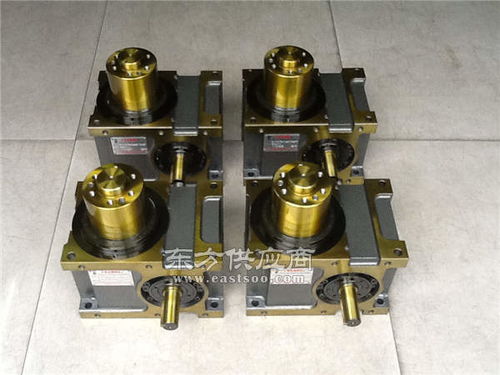

1. 型号识别与初步选型：通过外观图片，可以快速区分分割器的系列（如心轴型（DS）、法兰型（DF）、平台桌面型（DT）等）、大小规格以及入力轴（通常为轴输入或法兰入力）与出力轴的形式。
2. 结构理解：剖面结构图能清晰展示凸轮、滚子、转塔、壳体等内部核心部件的装配关系，帮助工程师理解其高精度和高刚性的来源。
3. 接口与安装确认：详细的尺寸工程图是机械设计安装的绝对依据，可以准确确认分割器的安装孔位、轴径、键槽、总高度等关键接口尺寸，确保与上下游设备（如电机、工作盘）的完美对接。
4. 状态检查与故障诊断：实物运行图片或视频有助于观察分割器在设备上的实际工作状态。异常的振动、异响或温升，结合图片定位，可以初步判断是否存在安装不当、润滑不良或内部磨损等问题。

四、选型与应用建议
在选择如45分割器这类产品时，不应仅依赖名称或图片，必须进行严谨的工程计算：

1. 负载参数：准确计算工作盘及工件的总重量、重心位置以及转动惯量。
2. 运动参数：确定所需的驱动角度（分度角）、每分钟分度次数（转速）、动静比要求。
3. 精度与扭矩：根据工艺要求确认定位精度（如±30角秒以内），并计算所需输出扭矩，需预留足够的安全系数。
4. 咨询专业厂家：最终应将所有参数提交给有技术实力的分割器生产厂家，由工程师进行复核并推荐最匹配的具体型号。优质的分割器厂家不仅能提供清晰的产品图片和技术图纸，更能提供全面的技术支持和选型服务。

凸轮分割器是自动化领域的精密心脏，“45分割器”代表了其特定的分度能力。而各类分割器图片则是我们认识、选择和用好这一关键部件的视觉桥梁。将理论参数、工程计算与直观的视觉信息相结合，方能实现凸轮分割器在自动化设备中的最优效能发挥。
